在計算機軟硬件技術開發中，技術架構圖是溝通、設計和文檔化的關鍵工具。一張清晰而專業的架構圖能幫助團隊理解系統結構、提高協作效率，并為決策提供依據。以下是一些實用的步驟和技巧，助您繪制出高質量的技術架構圖。
- 明確目標和受眾：在開始繪制前，確定架構圖的目的。是用于高層概述、詳細設計，還是面向非技術人員？例如，高層架構圖應簡潔，突出核心組件；而詳細圖可包含更多技術細節，如API接口或數據庫表結構。同時，考慮受眾的背景：如果面向管理層，使用業務術語；如果面向開發團隊，則包括技術棧和協議。
- 選擇合適的工具：使用專業繪圖工具可以提高效率和美觀度。常見工具包括：
- 矢量繪圖軟件：如 draw.io（免費、在線）、Lucidchart 或 Microsoft Visio，這些工具支持自定義形狀和模板。
- 代碼驅動工具：如 PlantUML 或 Graphviz，適合自動化生成，便于版本控制。
- 在線協作平臺：如 Miro 或 Figma，便于團隊實時編輯。
選擇時考慮易用性、協作功能和輸出格式（如PNG、SVG）。
- 采用標準化的符號和約定：使用行業通用的符號（如矩形表示組件、箭頭表示數據流）來確保一致性。例如，在軟件架構中，方框可代表微服務，圓圈代表數據庫；在硬件架構中，圖標可表示服務器、網絡設備。遵循約定（如分層結構：前端、后端、數據層）能增強可讀性。推薦參考云服務提供商（如AWS、Azure）的圖標庫，它們提供了標準化的資源表示。
- 結構化布局：組織架構圖時，采用分層或模塊化方法。例如：
- 頂層：用戶界面或客戶端層。
- 中間層：業務邏輯層或應用服務器。
- 底層：數據存儲層或基礎設施。
使用對齊、間距和顏色對比來避免雜亂。對于復雜系統，可考慮多視圖（如邏輯視圖、物理視圖）來分解信息。
- 注重清晰性和簡潔性：避免過度細節，只包括關鍵組件和交互。添加標簽和注釋來解釋元素功能，但保持簡潔。例如，在描述數據流時，用箭頭標注協議類型（如HTTP、gRPC）；在硬件圖中，標明設備型號或IP地址。使用顏色編碼（如綠色表示正常、紅色表示風險）可突出重點，但限制顏色數量以防分散注意力。
- 迭代和反饋：繪制后，與團隊成員或利益相關者評審，獲取反饋以改進。檢查是否遺漏關鍵依賴項或錯誤連接。定期更新架構圖以反映系統變更，確保其與實際環境一致。

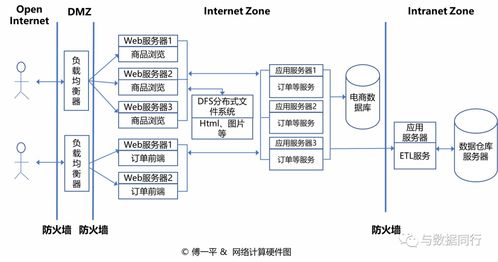

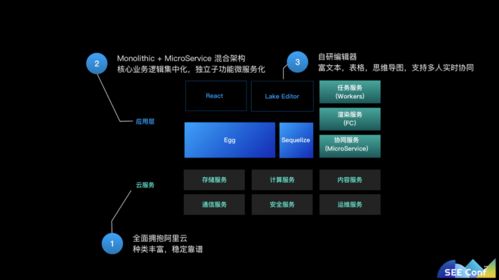

- 示例和最佳實踐：參考開源項目或行業案例（如微服務架構或云原生設計）來獲取靈感。例如，在繪制一個Web應用架構時，可能包括負載均衡器、Web服務器、應用服務和數據庫，并用虛線框表示安全邊界。
繪制專業的技術架構圖需要規劃、工具和一致性。通過遵循這些步驟，您可以創建易于理解和維護的圖表，從而提升開發效率和項目成功率。記住，好的架構圖不僅是藝術品，更是有效的溝通媒介。
